電磁脈沖閥的規格有很多，其中

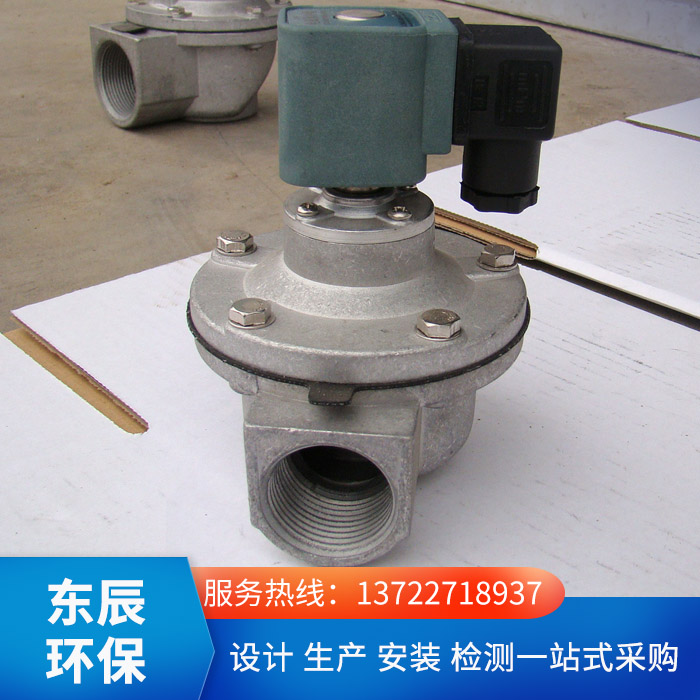

直角脈沖電磁閥，全稱‘直角式電磁脈沖閥’，特點是其進出口之間的夾角為90度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，能提供符合要求的脈沖清灰氣流。
直角脈沖電磁閥構造與工作原理：
直角式脈沖閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。
當脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。
直角
脈沖閥技術參數：
適應環境：溫度-10-55攝氏度；相對濕度不大于85%
工作介質：清潔空氣，露點-20攝氏度。
噴吹壓力：0.3-0.8MPa。
電磁先導閥工作電壓：DC24V，AC220V，AC110V。
直角脈沖電磁閥規格表：
序號
| 型號規格
| 公稱通徑 | 膜片數 | 進氣口尺寸
| 出氣口邊接形式
| 重量
|
mm
| Inch
|
| 1 | DMF-Z-20 | 20 | | 1 | | | 0.65kg |
2
| DMF-Z-25 | 25 | 1" | 1 | G 1" | G 1" | 0.8kg |
3
| DMF-Z-40S | 40 | | 2 | | G 1 1/2" | 1.4kg |
4
| DMF-Z-50S | 50 | 2" | 2 | G 2" | G 2" | 2.4kg |
5
| DMF-Z-62S | 62 | | 2 | | | 3.5kg |
6
| DMF-Z-76S | 76 | 3" | 2 | G 3 " | G 3 " | 4.3kg |
